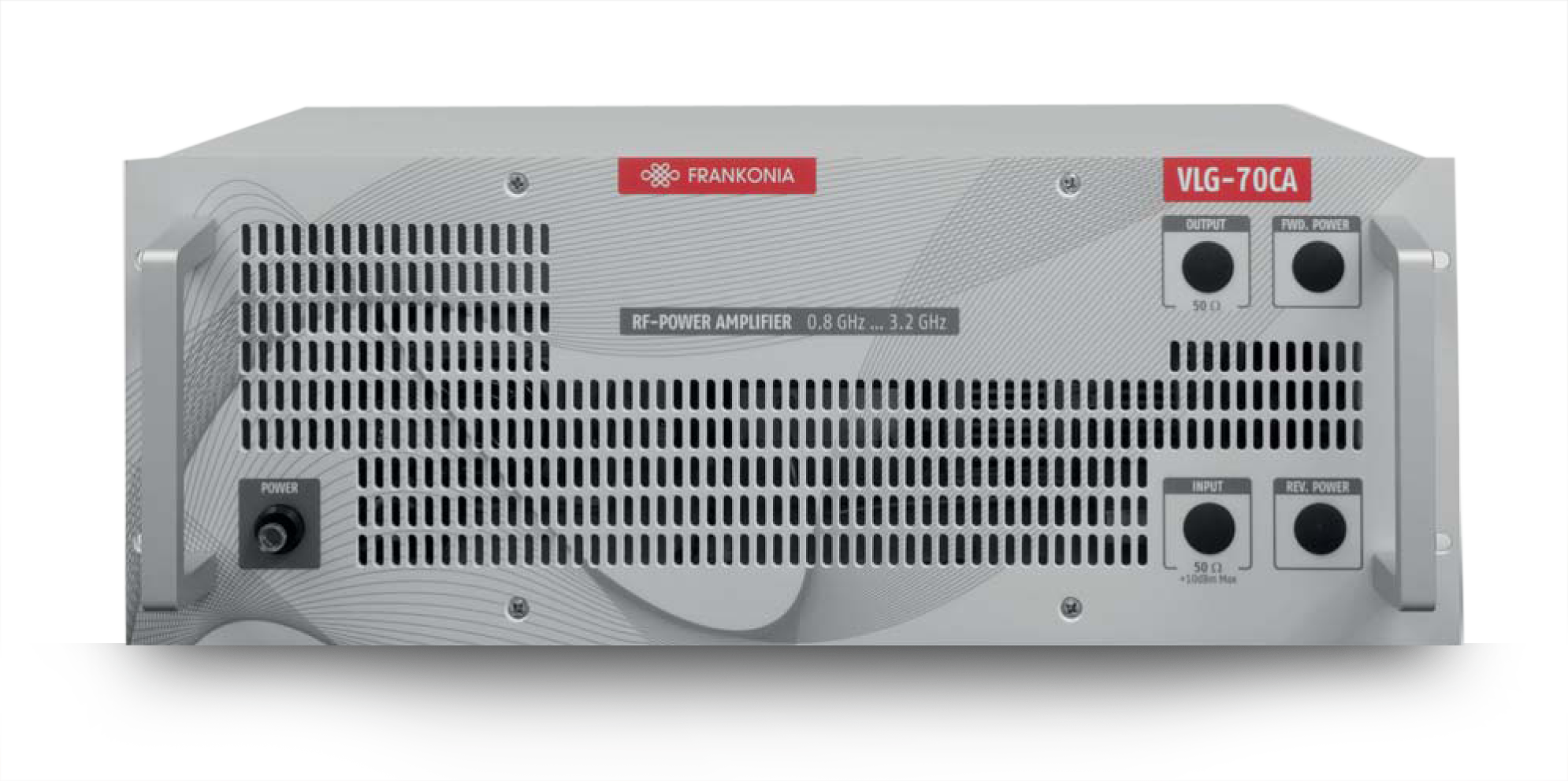

零件号

VLG-70CA

频率范围

0,8 GHz-3,2 GHz

输出功率典型值。

70瓦

输出功率@ 1dB压缩，典型值。分钟。

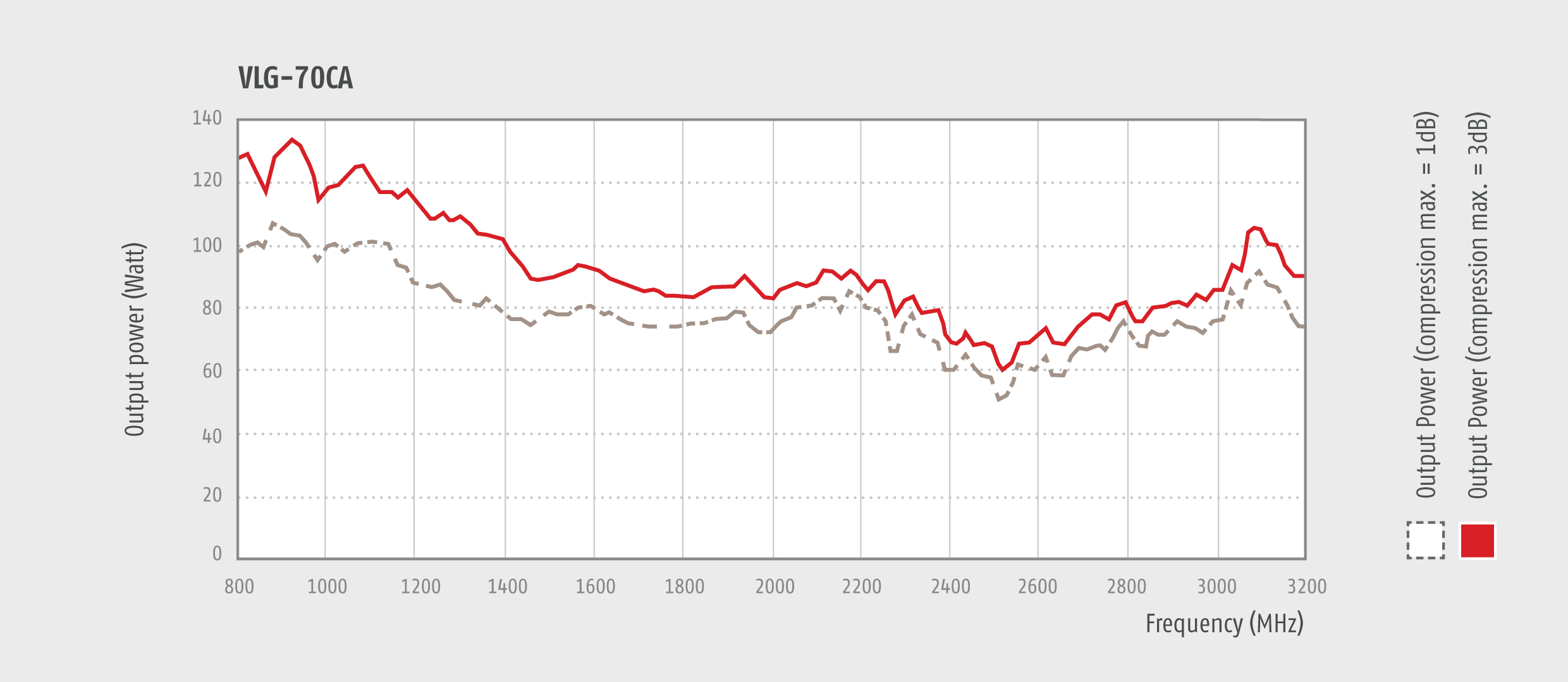

见Diagramm

射频输入，最大

+10 dBm

增益，典型。

+47 dB

平坦度，典型。

±5 dB

输入VSWR

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

班级类型

一个

输入/输出阻抗

50Ω/50Ω

连接器输入/输出

N（f）N（f）

尺寸（宽x高x深）mm

450 x 178（4HU）x 640

重量

25公斤

额定电流

4.5A @ 110VAC
2.2A @ 230VAC

电源（VAC）

90-250,47-63赫兹

相

1

工作温度（°C）

0 / + 35

室温储存（°C）

-20 / + 70

冷却/强制空气

自给式风扇
60升/秒。最大。

以下类型可用

S，SC，D，DC

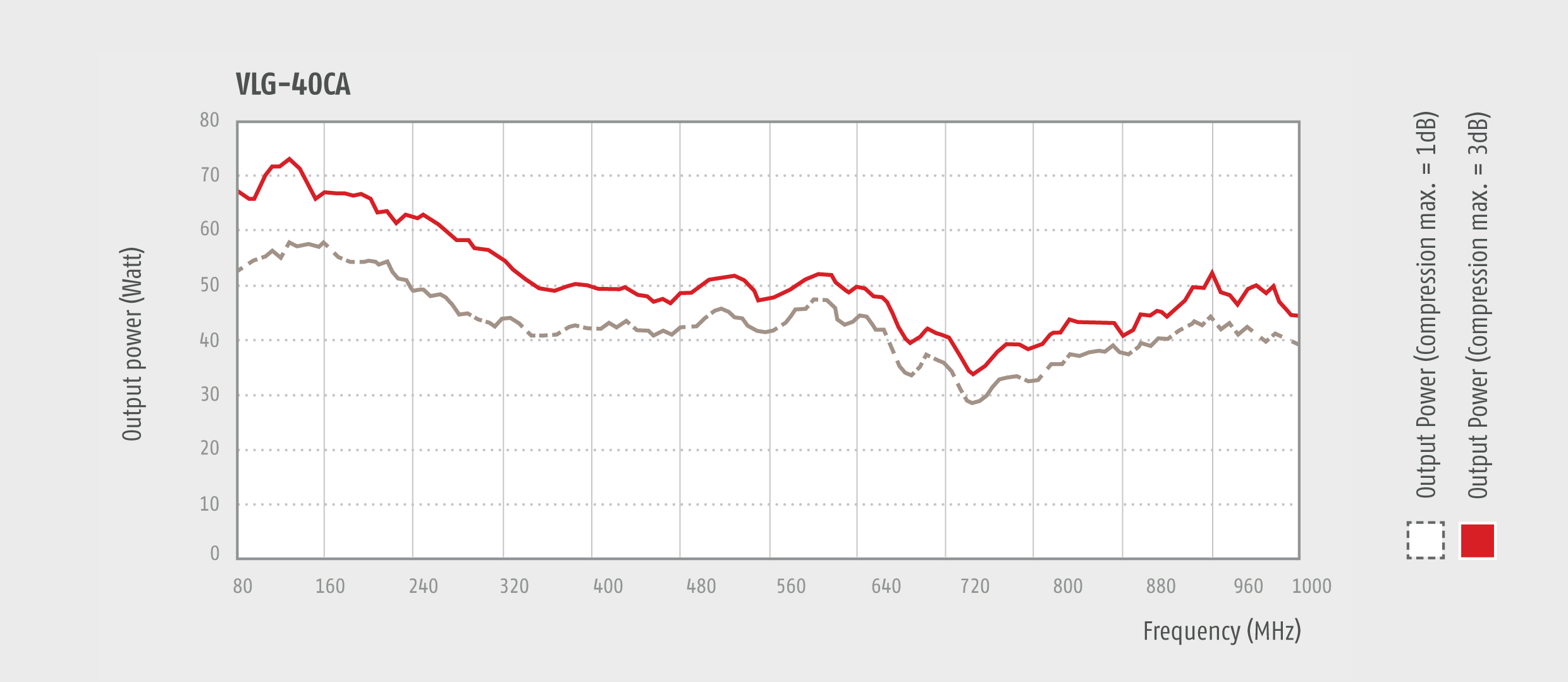

零件号

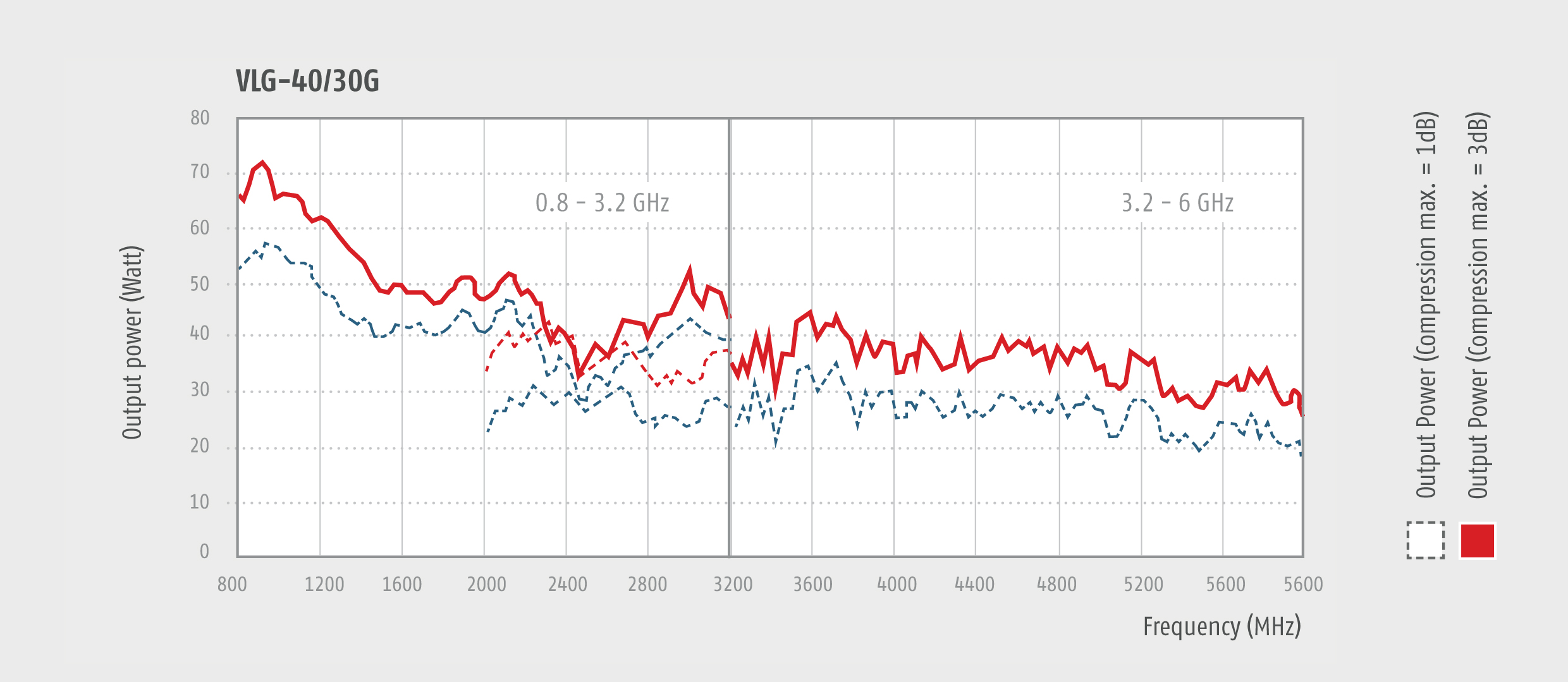

VLG-40CA

VLG-120CA

频率范围

0,8GHz-3,2GHz

0,8GHz-3,2GHz

输出功率典型值。

40瓦

120 W

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

+10 dBm

+10 dBm

增益，典型。

+45 dB

+52 dB

平坦度，典型。

±5 dB

±5 dB

输入VSWR

2:1

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

H2，H3 <-20 dBc

班级类型

一个

一个

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）N（f）

尺寸（宽x高x深）mm

450 x 178（4HU）x 640

450 x 312 x 640

重量

20公斤

33公斤

额定电流

3.2A @ 110VAC
1.5A @ 230VAC

4.8A @ 230VAC

电源（VAC）

90-250,47-63赫兹

200-250,47-63赫兹

相

1

1

工作温度（°C）

0 / + 35

0 / + 35

室温储存（°C）

-20 / + 70

-20 / + 70

冷却/强制空气

自给式风扇
60升/秒。最大。

自备风扇120升/秒。最大。

以下类型可用

S，SC，D，DC

D，DC

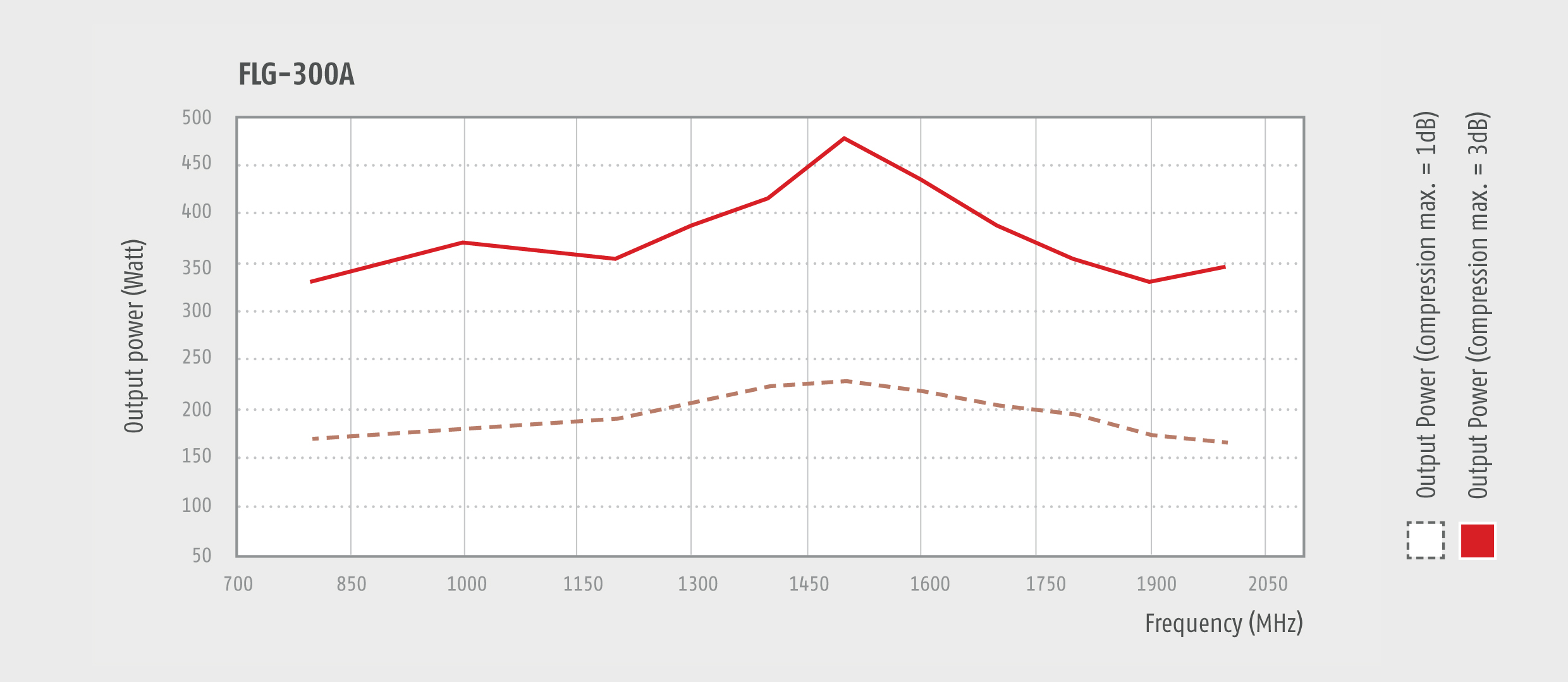

Part Number

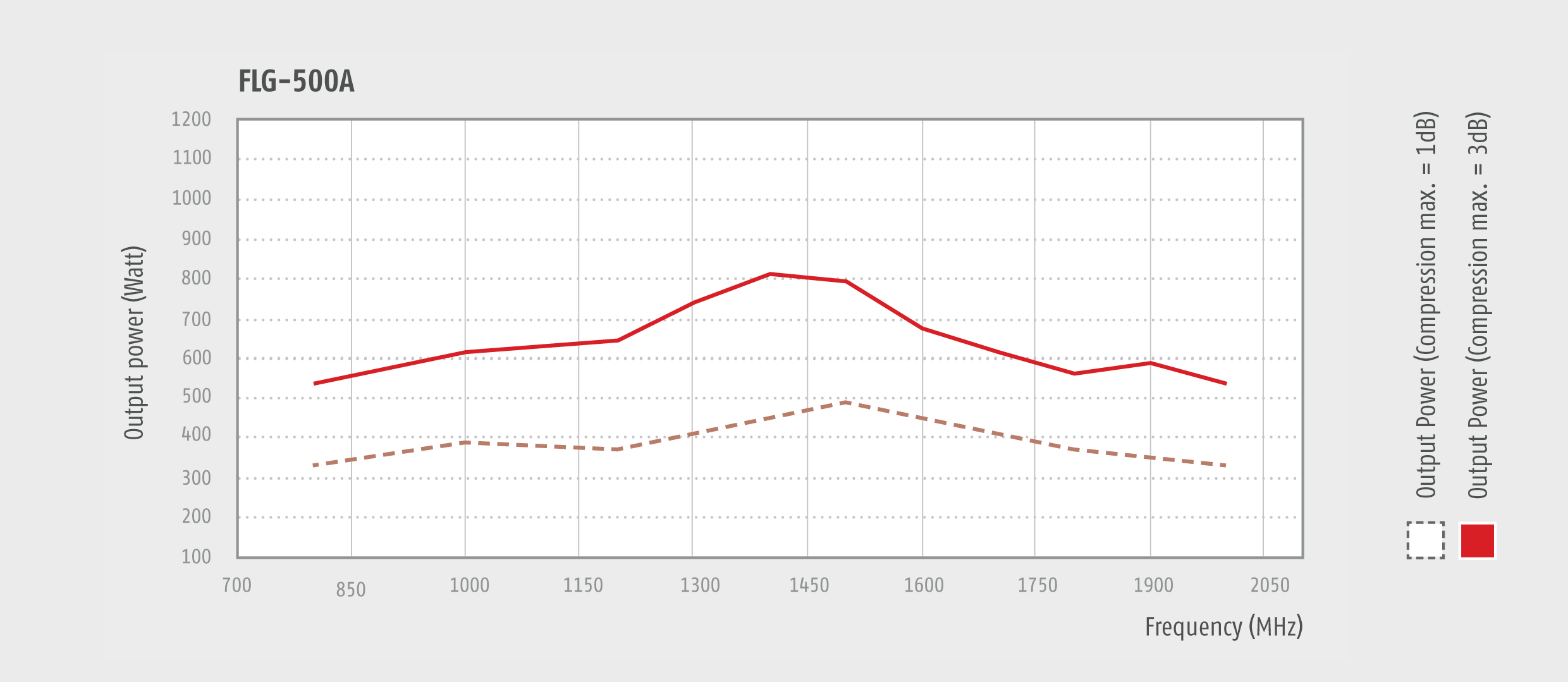

FLG-300A

FLG-500A

Frequency range

0.8GHz-2GHz

0.8GHz-2GHz

Output Power typ.

300 W

500 W

Output Power @ 1dB Compression, typ. min.

see Diagramm

see Diagramm

RF Input, max.

0 dBm

+10 dBm

Gain, typ.

+56 dB

+58 dB

Flatness, typ.

±2 dB

±2.5 dB

IP3, typ.

+60 dBm

+65 dBm

Input VSWR, max.

2:1

2:1

Harmonics @ 1 dB comp.

-20 dBc @ 150W

-20 dBc

Spurious Signals @ 1 dB comp. typ.

<-60 dBc @ 150W

<-60 dBc

Input / Output Impedance

50Ω / 50Ω

50Ω / 50Ω

Connectors In / Out

N(f) N(f)

N(f) 7/16 DIN

Dimensions (W x H x D) mm

483 (19”) x 134 x 610

483 (19”) x 356 x 661

Weight

27 kg

68 kg

AC Power Input (W)

2000

3000

Power Supply (VAC)

180-240

180-264

Phases

1

1

Operating Temperature (°C)

0/+50

0/+50

Operating Humidity Non-Condensing (%)

95

95

Cooling

Internal forced air

Internal forced air

Circuit Protection

Thermal Overload
Over Current
Over Voltage

Thermal Overload
Over Current
Over Voltage
VSWR protection

Following types available

S, E

S, E

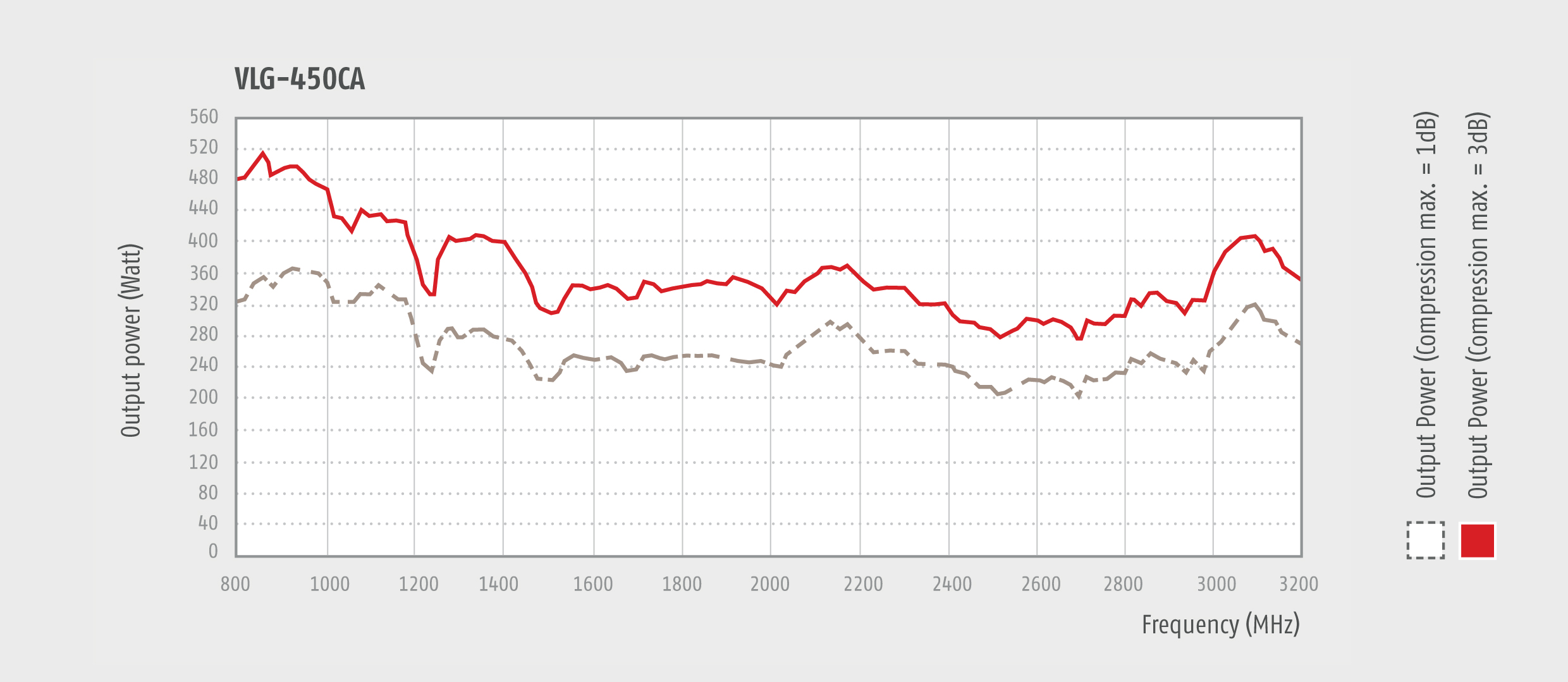

零件号

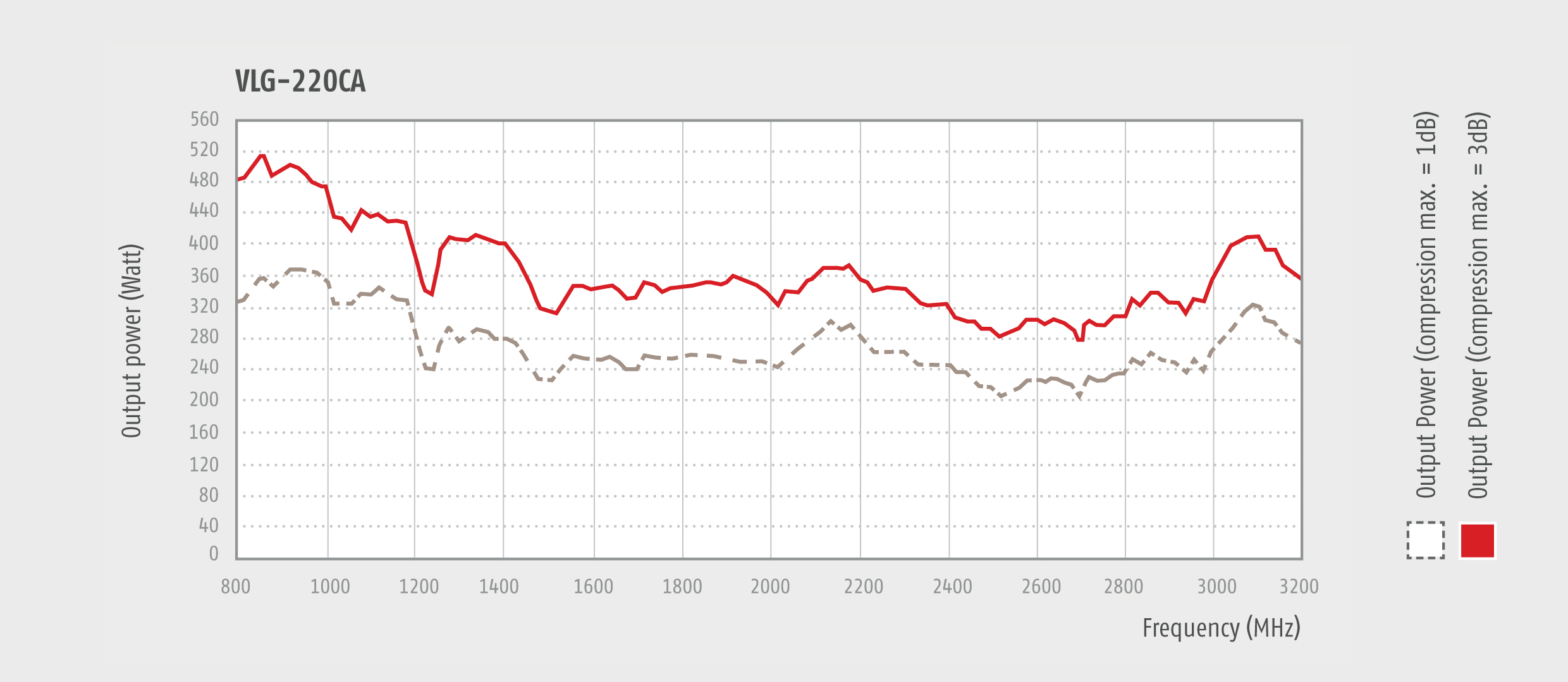

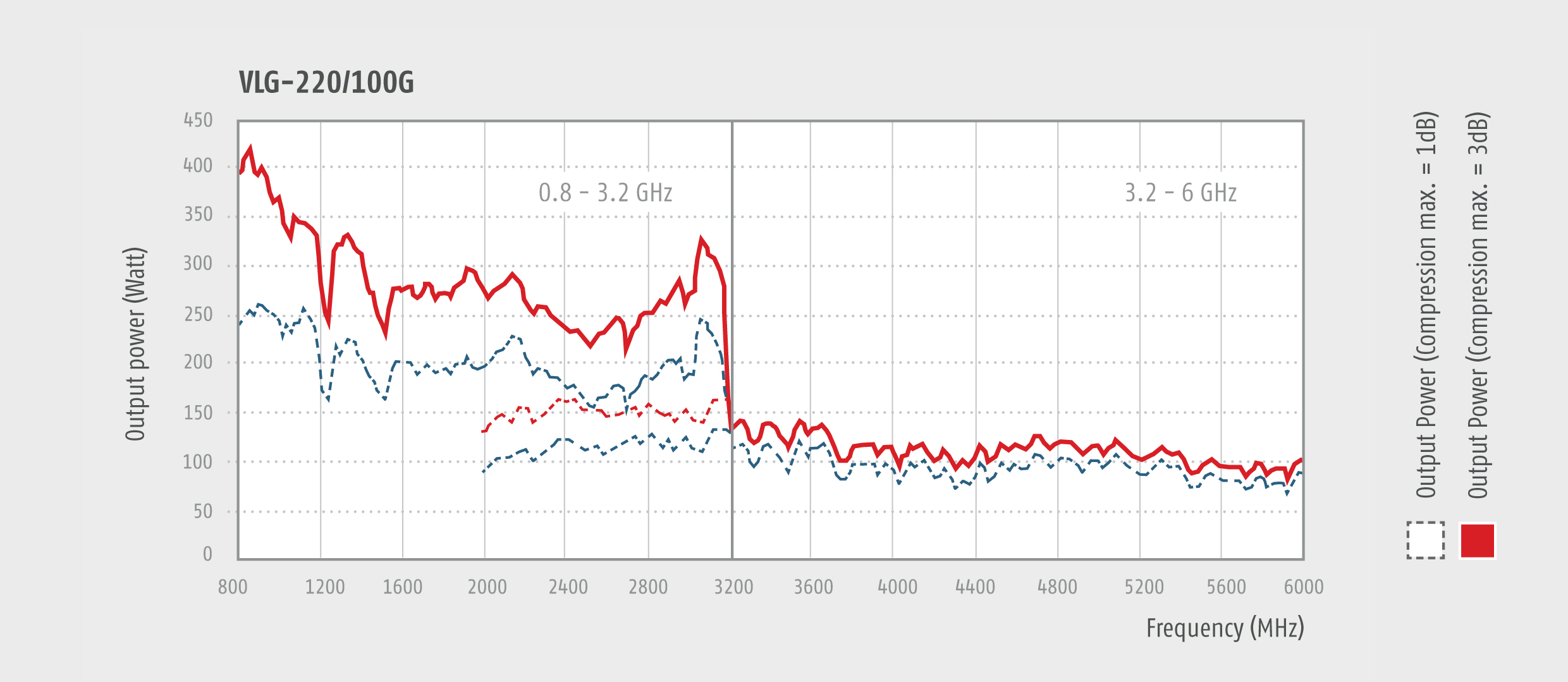

VLG-220CA

VLG-450CA

频率范围

0,8GHz-3,2GHz

0,8GHz-3,2GHz

输出功率典型值。

220瓦

450瓦

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

+10 dBm

+10 dBm

增益，典型。

+54 dB

+57 dB

平坦度，典型。

±5 dB

±5 dB

输入VSWR

2:1

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

H2，H3 <-20 dBc

班级类型

一个

一个

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）N（f）

尺寸（宽x高x深）mm

450 x 312（7HU）x 640

600 x 1050（18HU）x 840

重量

45公斤

230公斤

额定电流

8.7A @ 230 VAC

4 kVA

电源（VAC）

200-250,47-63赫兹

47-63赫兹

相

1

3

工作温度（°C）0 / + 50

0 / + 35

0 / + 35

室温储存（°C）

-20 / + 70

-20 / + 70

冷却/强制空气

自备风扇120升/秒。最大。

自备风扇2400升/秒。最大。

以下类型可用

D，DC

DC

Part Number

FLG-300A

FLG-500A

Frequency range

0.8GHz-2GHz

0.8GHz-2GHz

Output Power typ.

300 W

500 W

Output Power @ 1dB Compression, typ. min.

see Diagramm

see Diagramm

RF Input, max.

0 dBm

+10 dBm

Gain, typ.

+56 dB

+58 dB

Flatness, typ.

±2 dB

±2.5 dB

IP3, typ.

+60 dBm

+65 dBm

Input VSWR, max.

2:1

2:1

Harmonics @ 1 dB comp.

-20 dBc @ 150W

-20 dBc

Spurious Signals @ 1 dB comp. typ.

<-60 dBc @ 150W

<-60 dBc

Input / Output Impedance

50Ω / 50Ω

50Ω / 50Ω

Connectors In / Out

N(f) N(f)

N(f) 7/16 DIN

Dimensions (W x H x D) mm

483 (19”) x 134 x 610

483 (19”) x 356 x 661

Weight

27 kg

68 kg

AC Power Input (W)

2000

3000

Power Supply (VAC)

180-240

180-264

Phases

1

1

Operating Temperature (°C)

0/+50

0/+50

Operating Humidity Non-Condensing (%)

95

95

Cooling

Internal forced air

Internal forced air

Circuit Protection

Thermal Overload
Over Current
Over Voltage

Thermal Overload
Over Current
Over Voltage
VSWR protection

Following types available

S, E

S, E

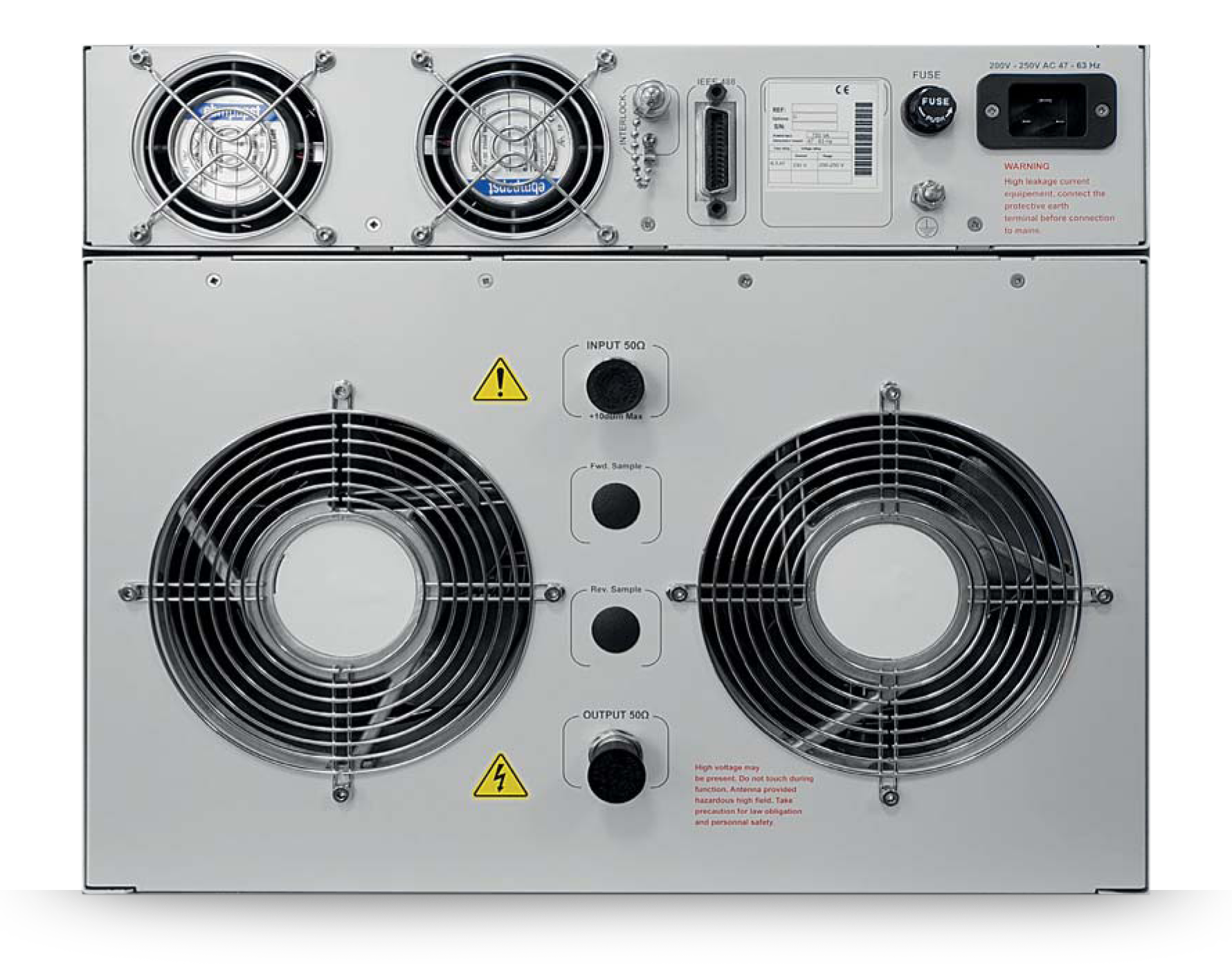

零件号

VLG-1000CA

频率范围

0,8GHz-3,2GHz

输出功率典型值。

1000瓦

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

射频输入，最大

+10 dBm

增益，典型。

+63 dB

平坦度，典型。

±5 dB

输入VSWR

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

班级类型

一个

输入/输出阻抗

50Ω/50Ω

连接器输入/输出

7/16（f）N（f）

尺寸（宽x高x深）mm

600 x 1590（30HU）x 840

重量

320公斤

额定电流

7千伏安

电源（VAC）

47-63赫兹

相

3

工作温度（°C）0 / + 50

0 / + 35

室温储存（°C）

-20 / + 70

冷却/强制空气

自给式风扇
4800升/秒。最大。

以下类型可用

DC

零件号

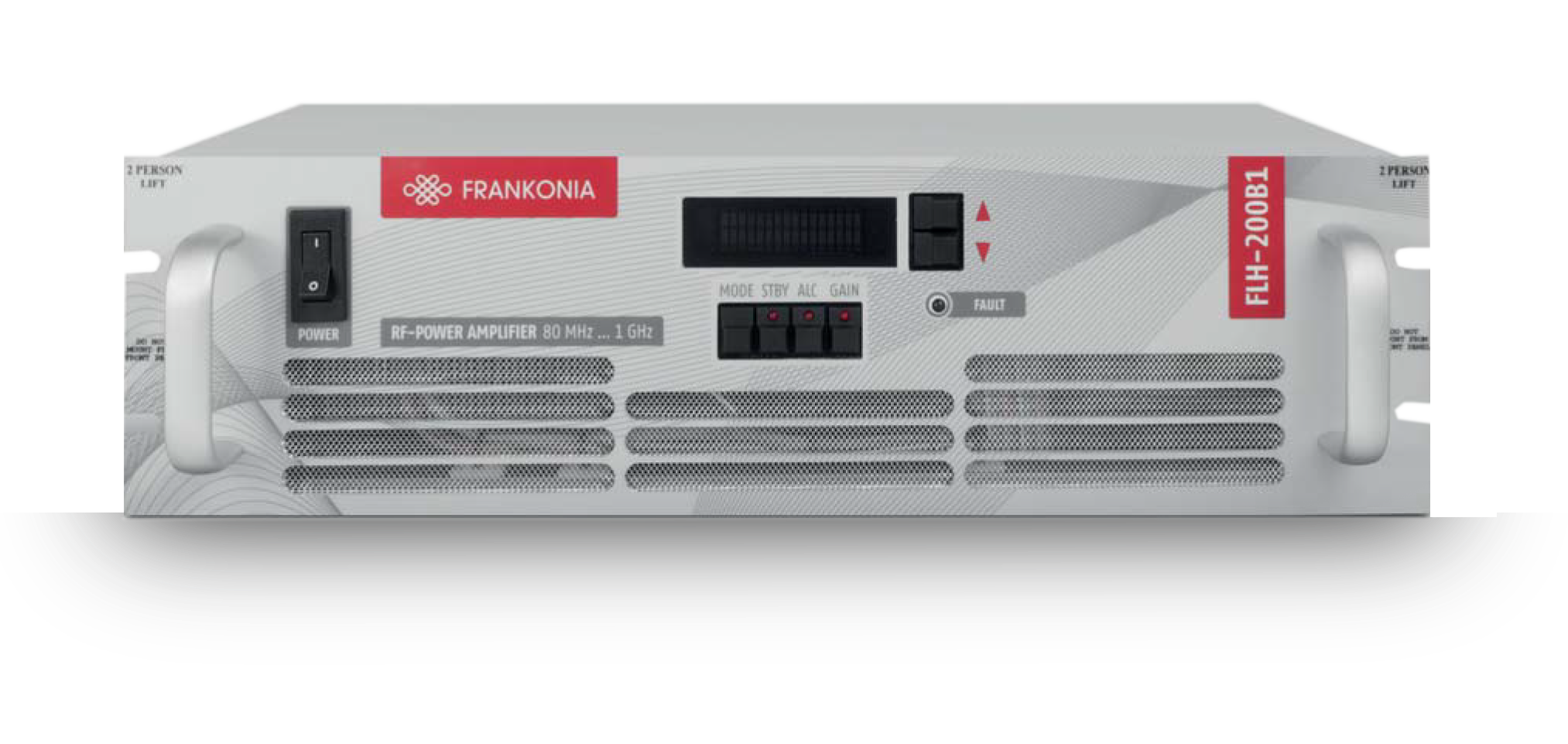

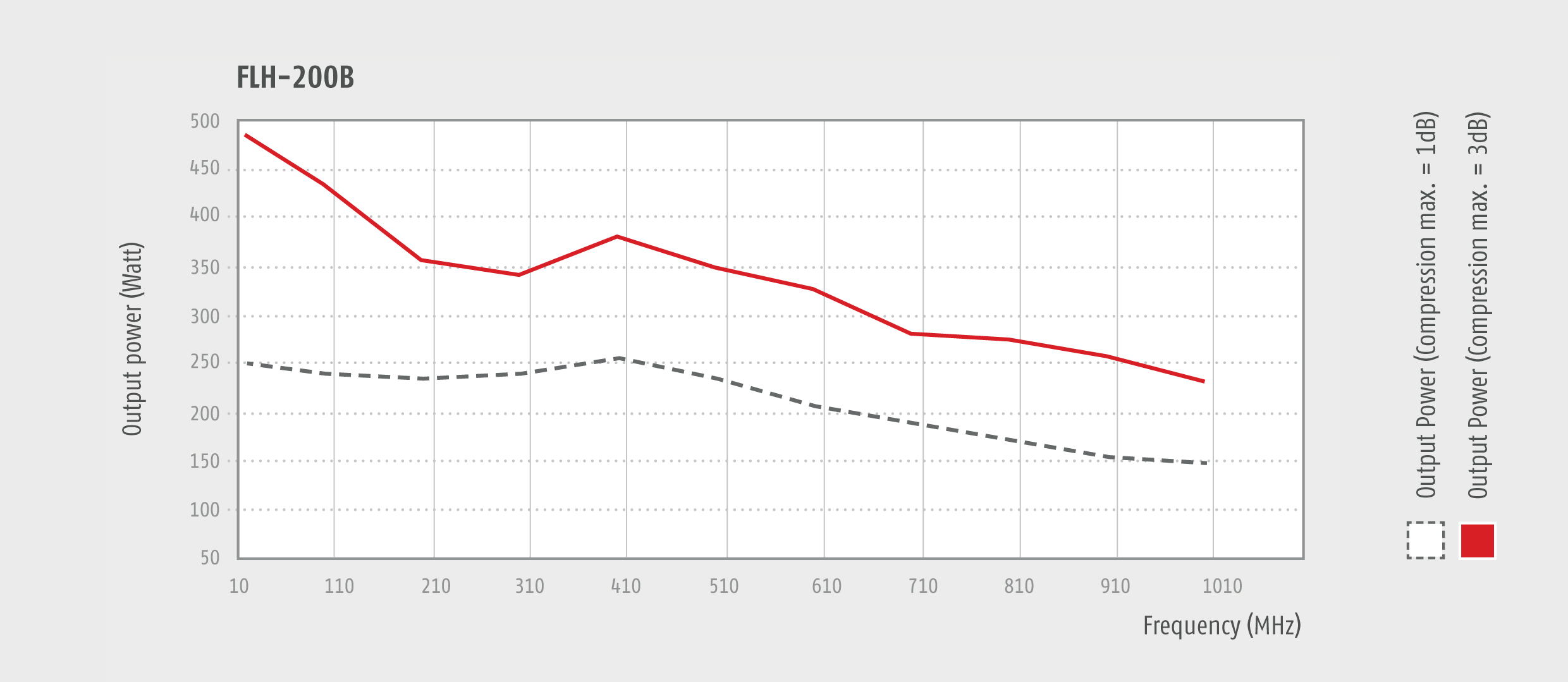

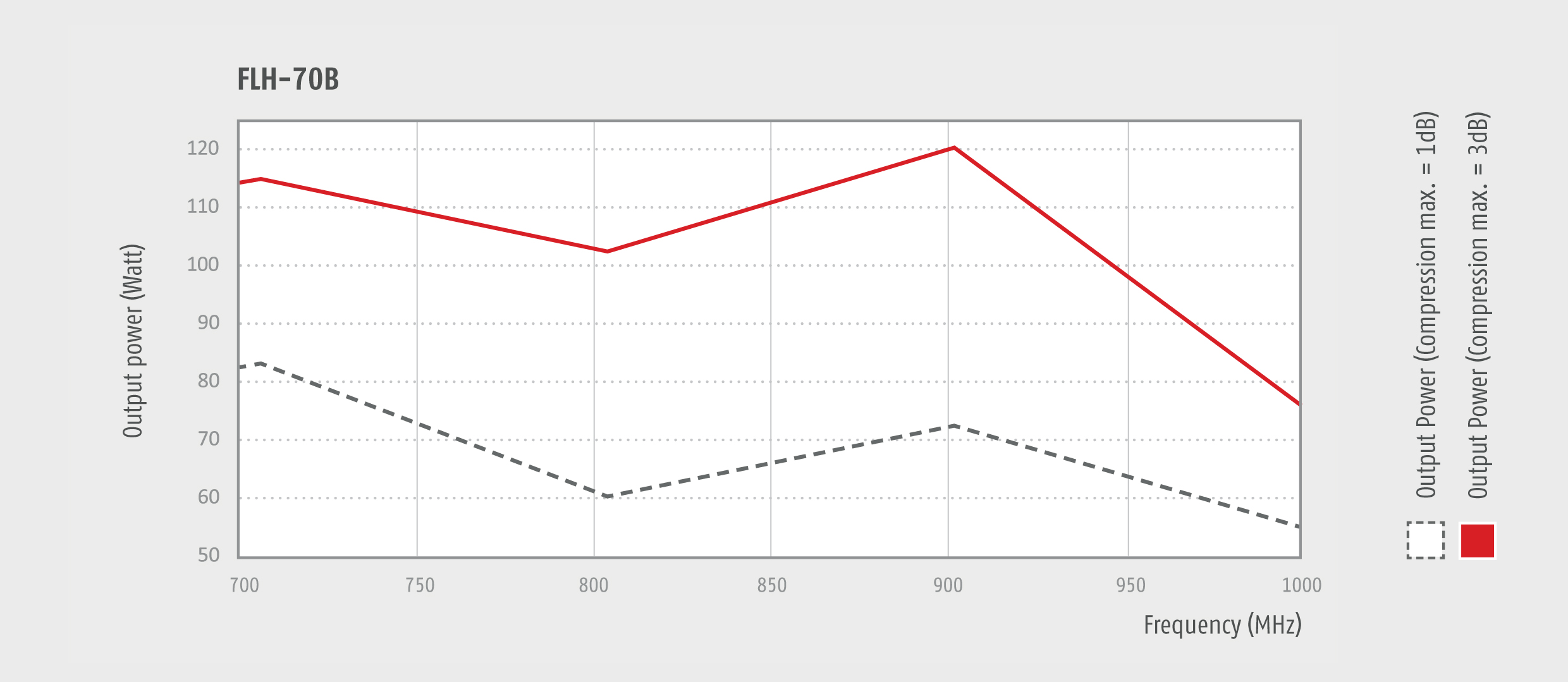

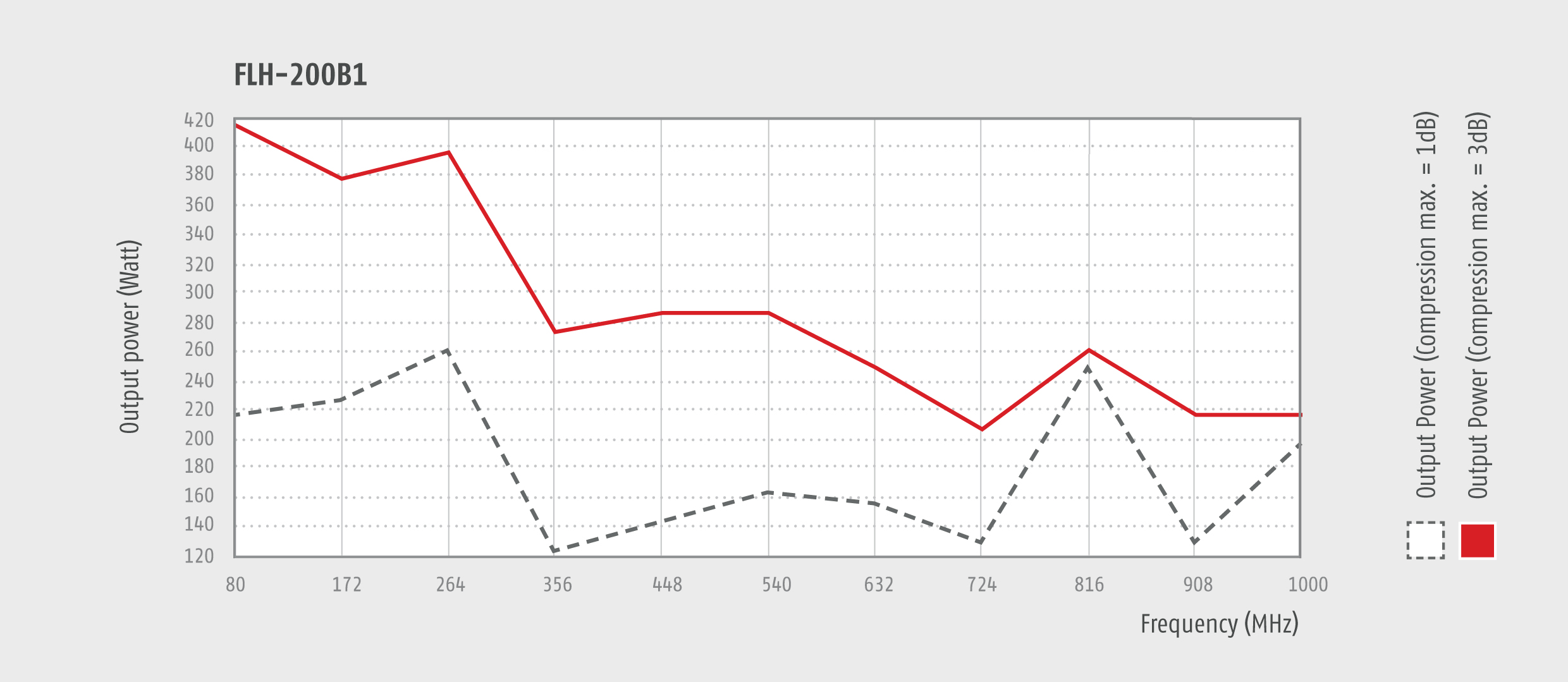

FLH-70B

FLH-200B

频率范围

为20MHz至1GHz

为20MHz至1GHz

输出功率典型值。

70瓦

200瓦

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

0 dBm

0 dBm

增益，典型。

+49 dB

+54 dB

平坦度，典型。

±2.5 dB

±3 dB

IP3，典型。

+52 dBm

+57 dBm

输入VSWR，最大值

2:1

2:1

谐波@ 1 dB比较，典型值。

-20 dBc @ 40W

-20 dBc @ 120W

寄生信号@ 1 dB comp。，typ。

<-60dBc @ 40W

<-60dBc @ 120W

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）N（f）

尺寸（宽x高x深）mm

438（19“）x 134 x 508

438（19“）x 223 x 508

重量

17公斤

38公斤

交流电源输入（W）

750

3000

电源（VAC）

100-240

200-240

相

1

1

工作温度（°C）

0 / + 50

0 / + 50

工作湿度非冷凝（％）

95

95

冷却

内部强制通风

内部强制通风

电路保护

热过载
过电流
过电压

热过载
过电流
过压
VSWR保护

以下类型可用

S，E

S，E

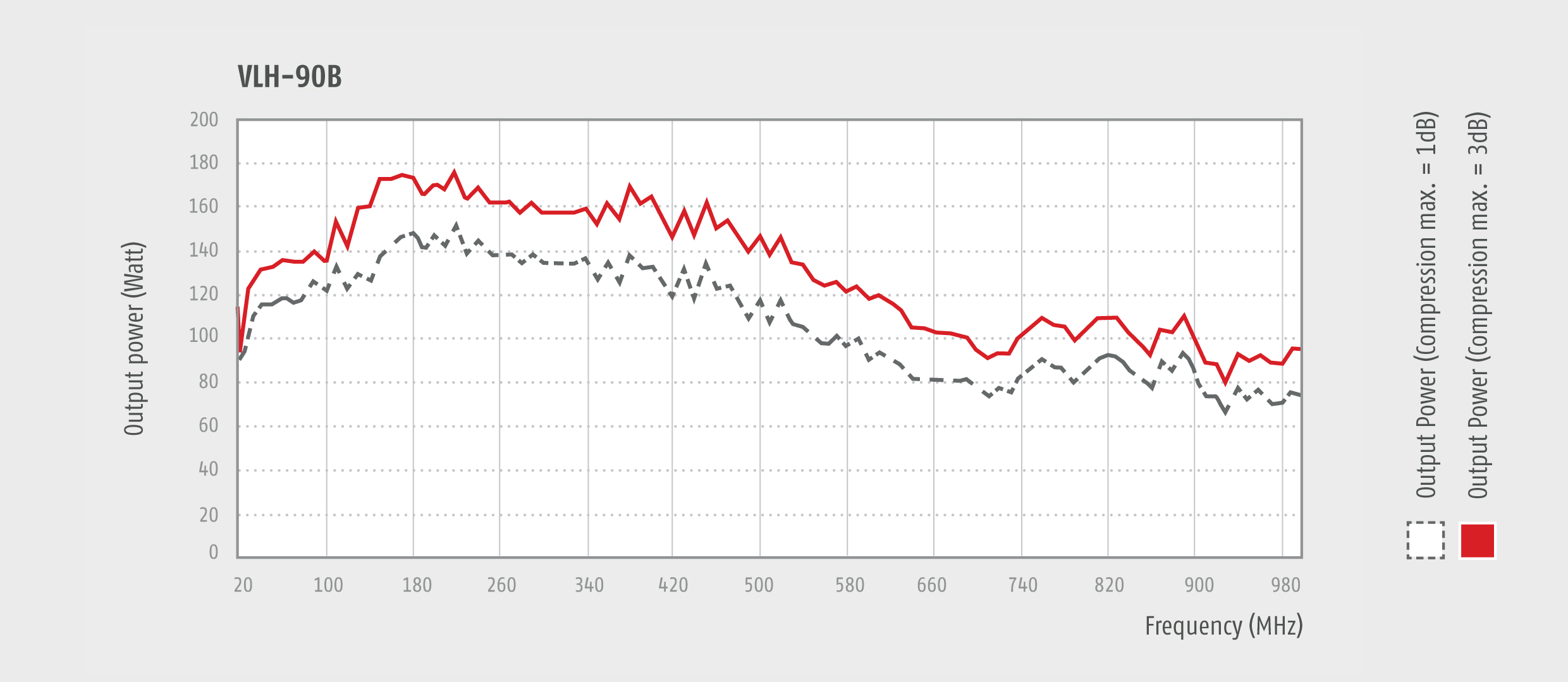

零件号

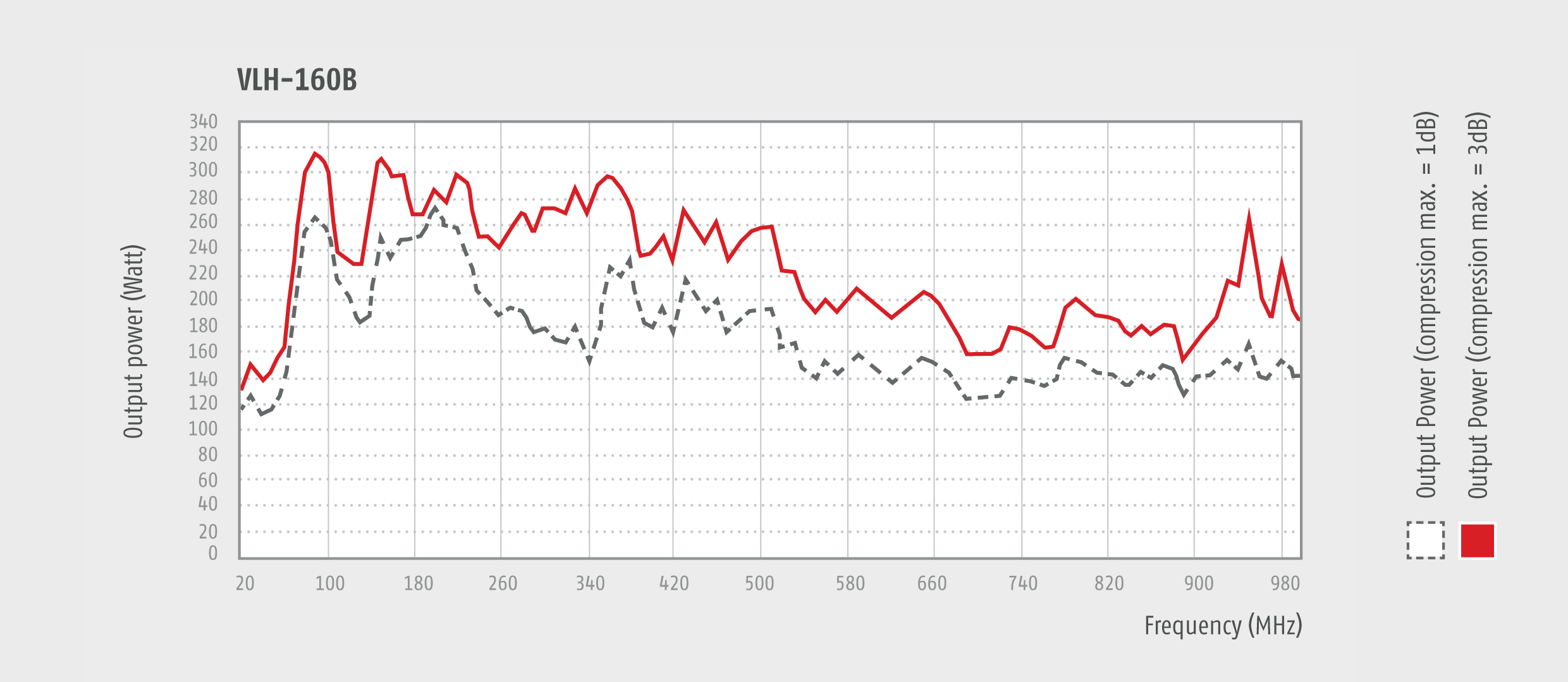

VLH-90B

VLH-160B

频率范围

为20MHz至1GHz

为20MHz至1GHz

输出功率典型值。

90瓦

160 W

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

 +10 dBm

 +10 dBm

增益，典型。

+48 dB

+51 dB

平坦度，典型。

±3 dB

±3 dB

输入VSWR

2:1

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

H2，H3 <-20 dBc

班级类型

一个

一个

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）N（f）

尺寸（宽x高x深）mm

450 x 178（4HU）x 640

450 x 178（4HU）x 640

重量

32公斤

34公斤

额定电流

6.4A @ 110 VAC
3A @ 230 VAC

10A @ 110 VAC
4.8A @ 230 VAC

电源（VAC）

90-250,47-63赫兹

90-250,47-63赫兹

相

1

1

工作温度（°C）

0 / + 35

0 / + 35

室温储存（°C）

-20 / + 70

-20 / + 70

冷却/强制空气

自给式风扇
60升/秒。最大。

自给式风扇
60升/秒。最大。

以下类型可用

S，SC，D，DC

S，SC，D，DC

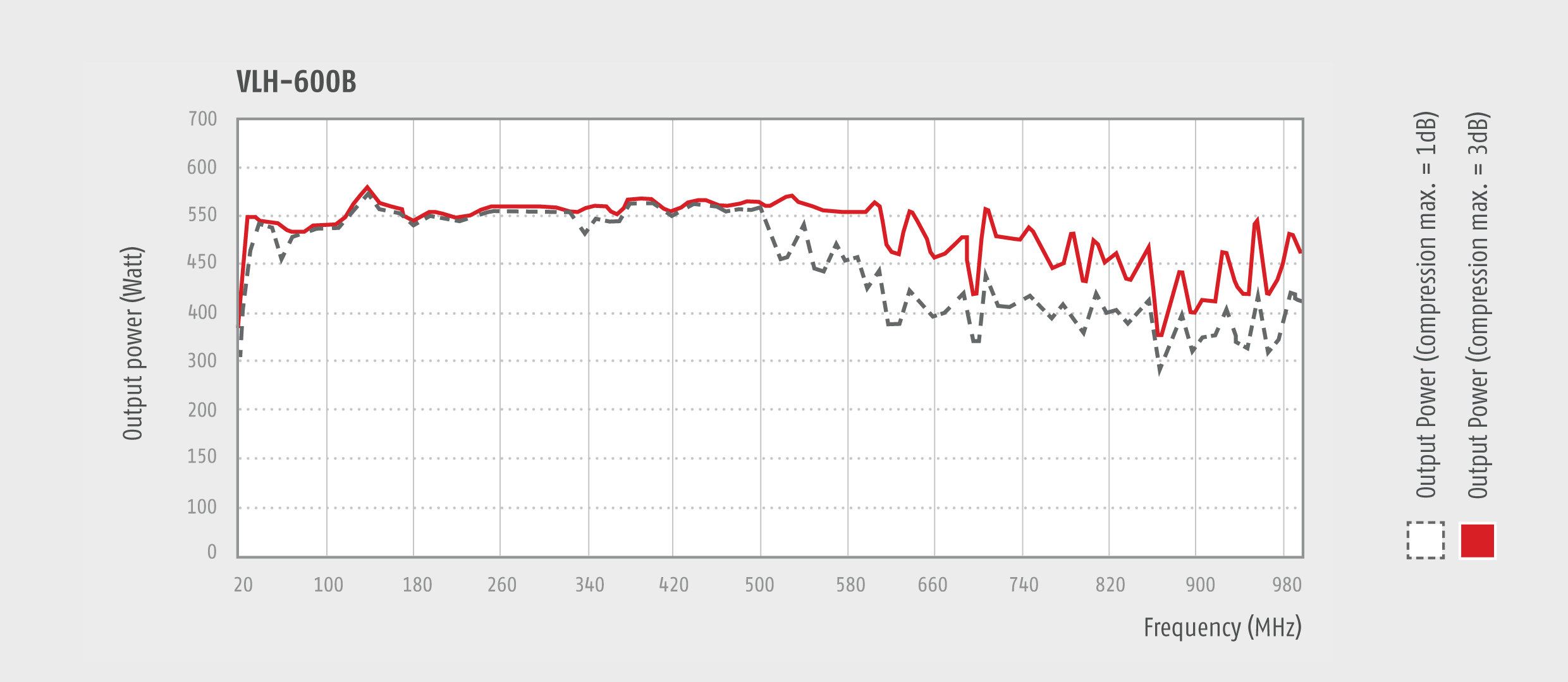

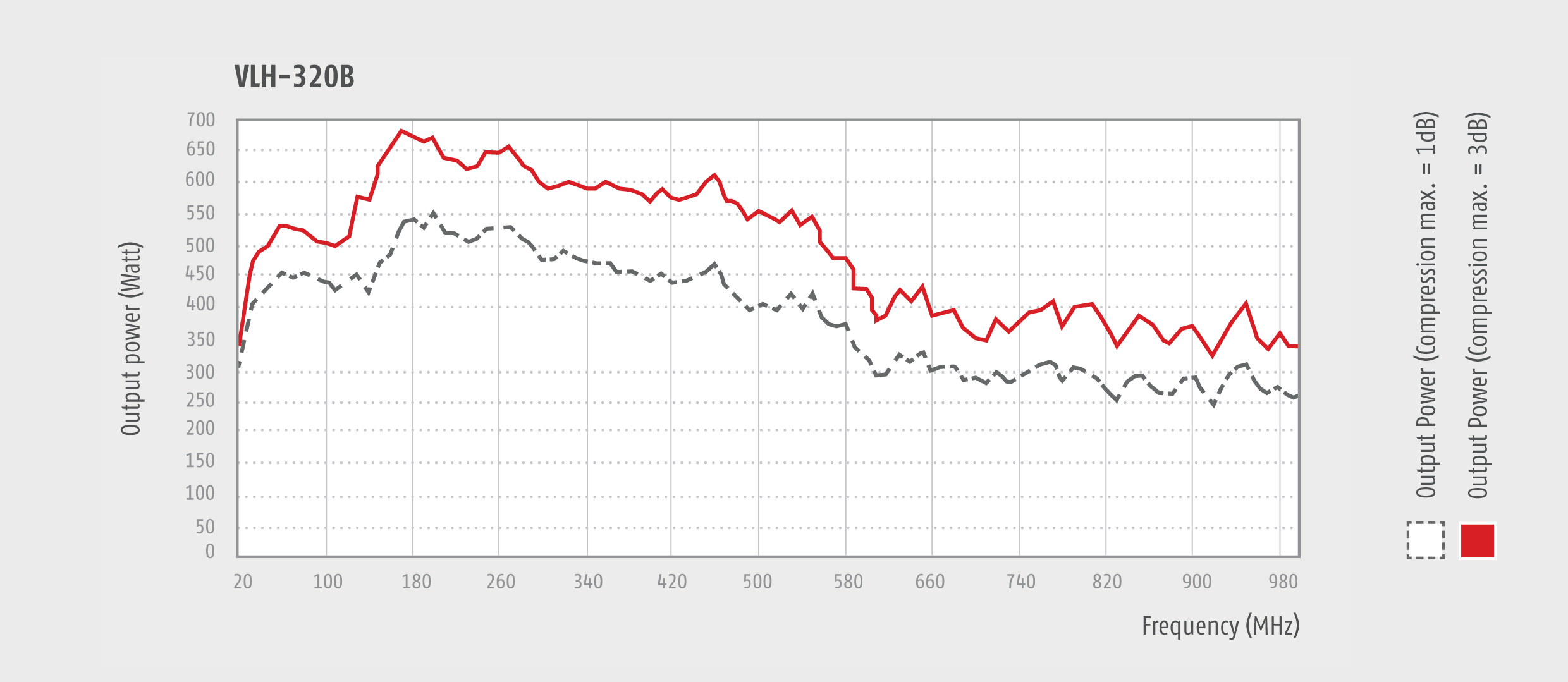

零件号

VLH-320B

VLH-600B

频率范围

为20MHz至1GHz

为20MHz至1GHz

输出功率典型值。

320瓦

600 W

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

+10 dBm

+10 dBm

增益，典型。

+54 dB

+56 dB

平坦度，典型。

±3.5 dB

±3 dB

输入VSWR

2:1

2:1

谐波@ 1 dB comp。

H2，H3 <-20 dBc

H2，H3 <-20 dBc

班级类型

一个

一个

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

7/16（f）N（f）

尺寸（宽x高x深）mm

450 x 312（7HU）x 640

840 x 1320（24HU）x 600

重量

45公斤

205公斤

额定电流

10.2A @ 230 VAC

4.6kVA

电源（VAC）

200-250,47-63赫兹

47-63赫兹

相

1

3

工作温度（°C）

0 / + 35

0 / + 35

室温储存（°C）

-20 / + 70

-20 / + 70

冷却/强制空气

自给式风扇
120升/秒。最大。

自备风扇2400升/秒。最大。

以下类型可用

D，DC

DC

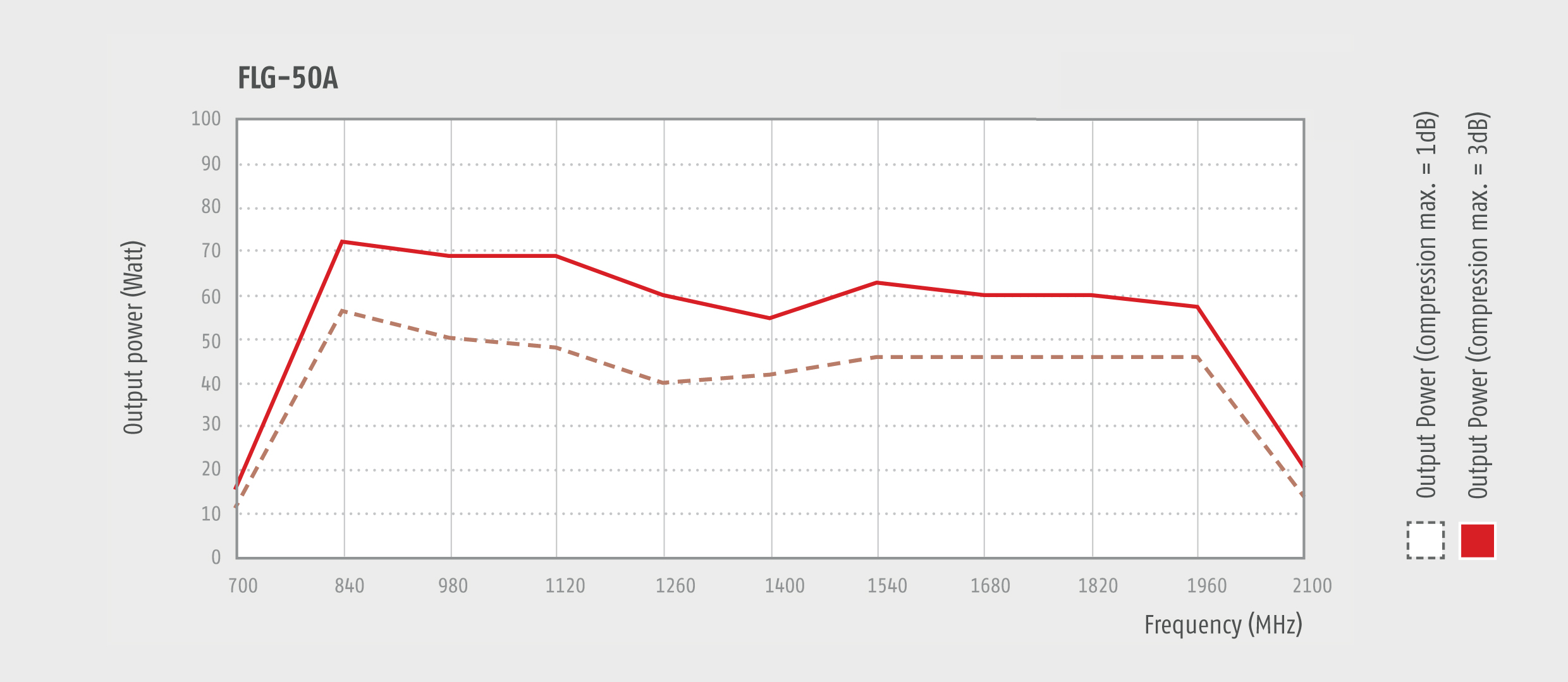

零件号

FLG-50A

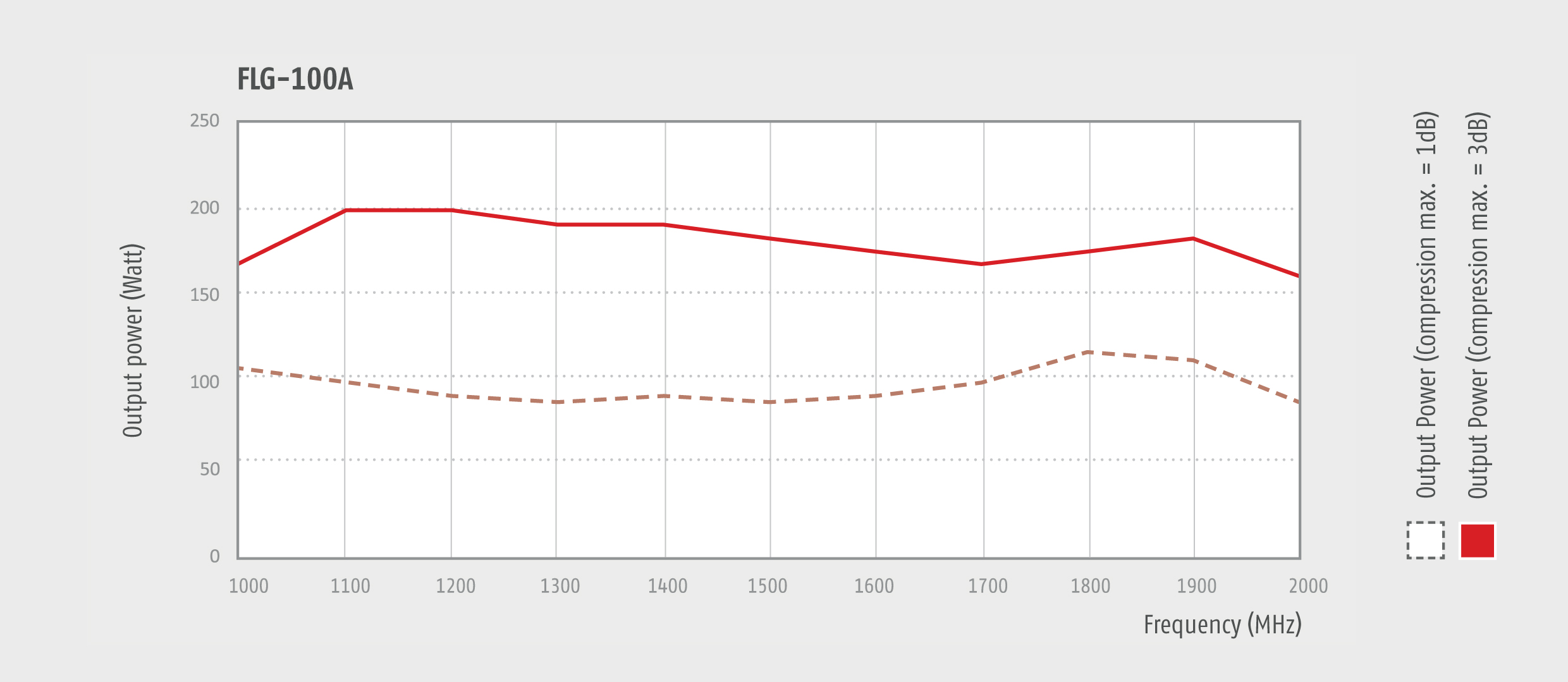

FLG-100A

FLG-200A

频率范围

0.8GHz-2GHz的

0.8GHz-2GHz的

0.8GHz-2GHz的

输出功率典型值。

50瓦

120 W

200瓦

输出功率@ 1dB压缩，典型值。分钟。

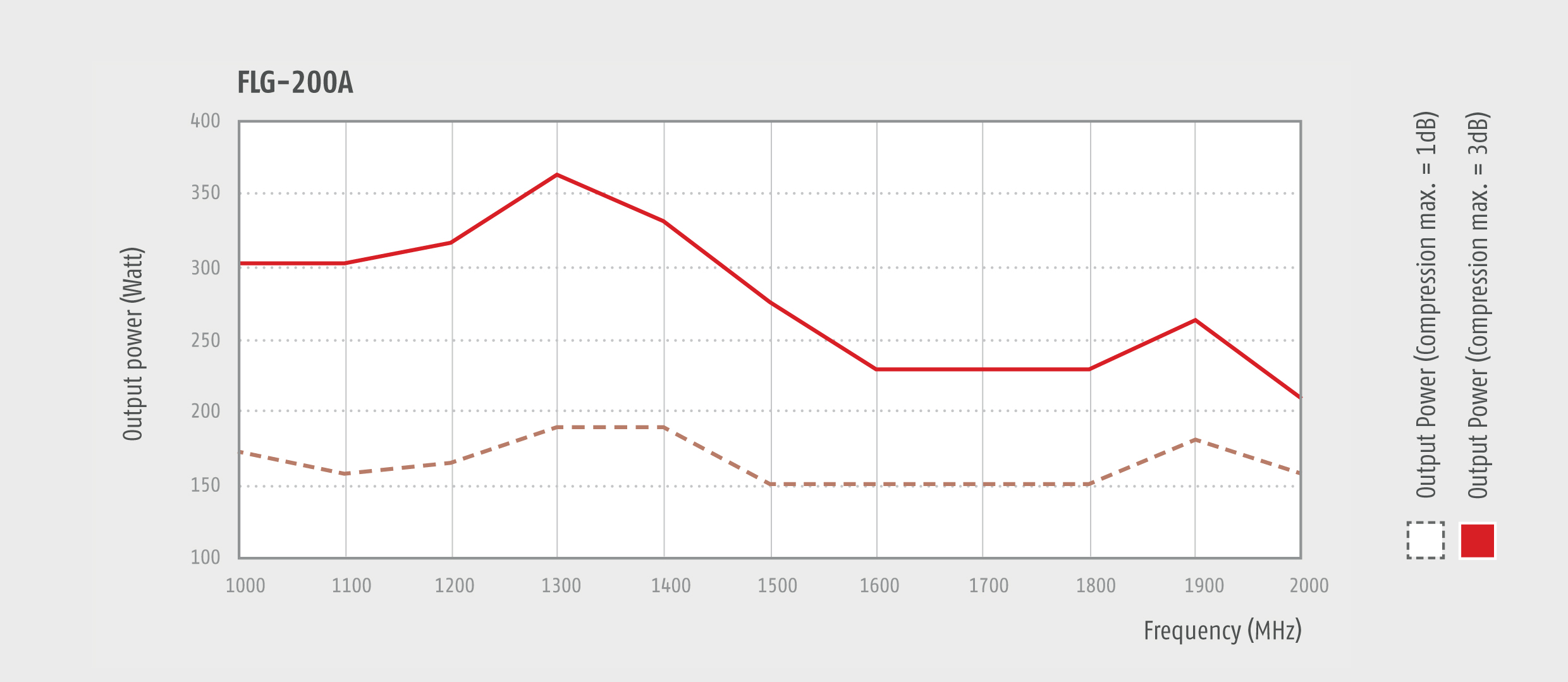

见Diagramm

见Diagramm

见Diagramm

射频输入，最大

0 dBm

+10 dBm

+10 dBm

增益，典型。

+48 dB

+52 dB

+54 dB

平坦度，典型。

±1.5 dB

±2 dB

±2 dB

IP3，典型。

+56 dBm

+59 dBm

+62 dBm

输入VSWR，最大值

2:1

2:1

2:1

谐波@ 1 dB比较，典型值。

-20 dBc @ 35W

-20 dBc @ 80W

-20 dBc @ 150W

寄生信号@ 1 dB comp。，typ。

<-60 dBc @ 35W

<-60 dBc @ 80W

<-60 dBc @ 150W

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）N（f）

N（f）N（f）

尺寸（宽x高x深）mm

483（19“）x 134 x 508

483（19“）x 134 x 508

483（19“）x 223 x 508

重量

20公斤

23公斤

37公斤

交流电源输入（W）

400

1000

1500

电源（VAC）

100-240

100-240

100-240

相

1

1

1

工作温度（°C）

0 / + 50

0 / + 50

0 / + 50

工作湿度非冷凝（％）

95

95

95

冷却

内部强制通风

内部强制通风

内部强制通风

电路保护

热过载
过电流
过电压

热过载
过电流
过电压

热过载
过电流
过电压

以下类型可用

S，E

S，E

S，E

零件号

FLG-300A

FLG-500A

频率范围

0.8GHz-2GHz的

0.8GHz-2GHz的

输出功率典型值。

300 W

500 W

输出功率@ 1dB压缩，典型值。分钟。

见Diagramm

见Diagramm

射频输入，最大

0 dBm

+10 dBm

增益，典型。

+56 dB

+58 dB

平坦度，典型。

±2 dB

±2.5 dB

IP3，典型。

+60 dBm

+65 dBm

输入VSWR，最大值

2:1

2:1

谐波@ 1 dB comp。

-20 dBc @ 150W

-20 dBc

寄生信号@ 1 dB comp。（典型值）。

<-60 dBc @ 150W

<-60 dBc

输入/输出阻抗

50Ω/50Ω

50Ω/50Ω

连接器输入/输出

N（f）N（f）

N（f）7/16 DIN

尺寸（宽x高x深）mm

483（19“）x 134 x 610

483（19“）x 356 x 661

重量

27公斤

68公斤

交流电源输入（W）

2000

3000

电源（VAC）

180-240

180-264

相

1

1

工作温度（°C）

0 / + 50

0 / + 50

工作湿度非冷凝（％）

95

95

冷却

内部强制通风

内部强制通风

电路保护

热过载
过电流
过电压

热过载
过电流
过压
VSWR保护

以下类型可用

S，E

S，E
