磁场测试系统 辐射抗扰度
磁场/低频测试系统
EUT控制/连接器 |
9针Sub-D; RS232 |
连接到计算机 |
USB |
温度范围 |
0至40°C |
预热时间 |
15分钟 |
安装 |
19“ - 子架或桌面机箱 |
尺寸(WxHxD) |
449 x 177 x 580毫米 |
重量(运费) |
约。40公斤(净重34公斤) |
获得 |
10±0.1%(±0.01%/°C) |
一般数据
CE101 |
传导发射,功率引线,30 Hz至10 kHz |
CS101 |
传导易感性,电源引线,30 Hz至150 kHz |
CS109 |
传导的易感性,结构电流,60 Hz至100 kHz |
RE101 |
辐射发射,磁场,30 Hz至100 kHz |
RS101 |
辐射敏感性,磁场,30 Hz至100 kHz |
标准
发电机
频率范围 |
DC - 250 kHz |
输出阻抗 |
50Ω |
连接器 |
BNC,不平衡 |
信号 |
正弦波/三角波/方波/直流 |
振幅 |
0至10 VAC,-10 V至+10 VDC |
解析度 |
12位(2.5 mV),可切换 - 20 dB衰减器; 自校准,具有超稳定的板载参考 |
发射和抗扰度测量的频率范围:DC-250kHz
800W精密功率放大器,信号发生器和频谱分析仪在一个紧凑的单元
所有仪器也可以用作独立设备
功能强大但易于操作的软件,可完全扩展以适应未来的标准修改
标准软件可以轻松操作,报告生成和外部测量仪器的集成,用于EUT监控
准备连接外部万用表以进行EUT控制
使用三轴亥姆霍兹线圈进行全自动测试。软件控制在x,y和z方向上产生磁场; 无需转动EUT!
提供各种各样的附件
MTS-800符合相关EMC和军用标准的所有磁场要求
用于平衡信号和控制连接的共模测试适配器,符合IEC / EN 55103-3标准
用于共模测试适配器的校准网络,符合IEC / EN 55103-2
用于平衡视频连接的电流传感器,符合IEC / EN 55103-2标准
根据IEC / EN 61000-4-8,用于短期现场的封闭式可变变压器; 拘谨。230 V,秒 0至230 V,最大 目前20 A; 含。供电电缆
选项
打开连续生成窗口进行长期磁场测试。
示例标准文件
编辑预定义标准或创建新标准。加载,保存和打印数据。
测量结果

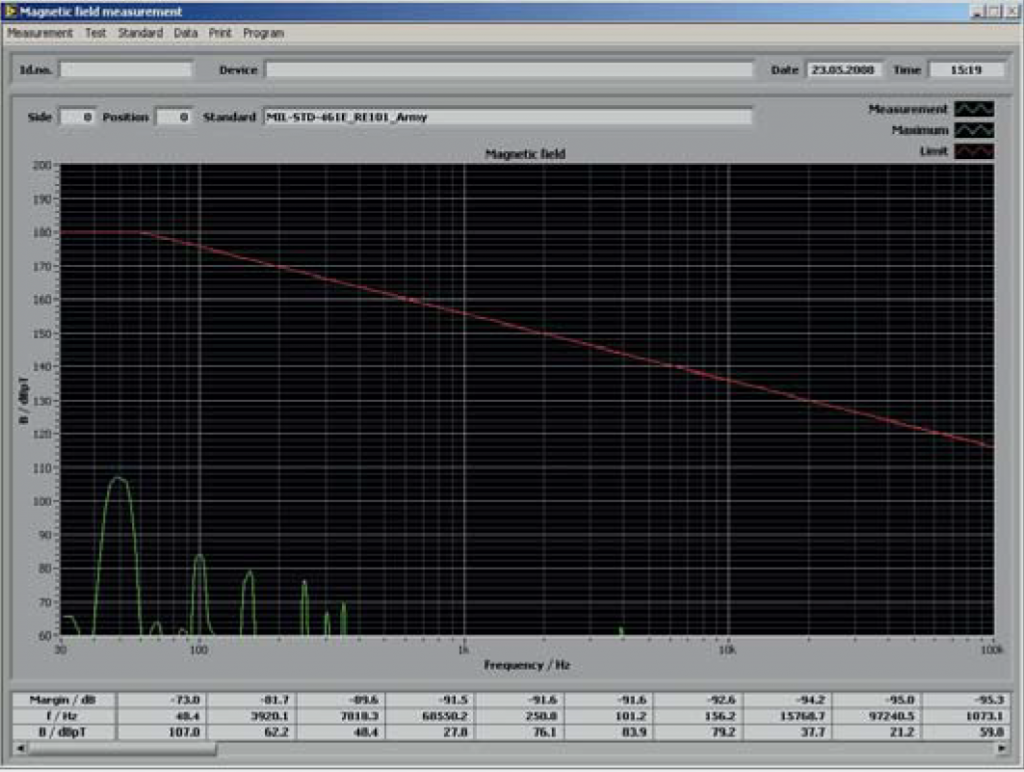

打开磁场测量窗口,进行频谱分析仪测量。执行单次或连续测量。根据预定义标准执行测试。
根据预定义标准打开磁场生成窗口进行磁敏度测试。
当前输入
频率范围 |
DC - 250 kHz |
分流 |
10mΩ/1Ω/100Ω |
最大。输入电流 |
20 A连续(过载保护); |
连接器 |
通过绝缘放大器或输入插孔测量4 mm安全插孔(+, - ) |
测量范围 |
20 A,10 A,1 A,100 mA,10 mA,1 mA自动偏移和增益; 自校准,具有超稳定的板载参考 |
特殊功能
电压输入(分析仪) |
|
频率范围 |
DC - 250 kHz |
输入阻抗 |
1MΩ/50Ω可切换 |
连接器 |
XLR,不平衡 |
最大。输入电压 |
100 V连续(过电压时自动衰减器); 10 V,50Ω |
获得 |
-20 / 0/20 dB前置放大器,0/20/40 bB ADC放大器; 自校准,具有超稳定的板载参考 |
技术规格
AD转换器
解析度 |
16位 |
采样率 |
1.25 MSPS |
Aliasingfilter |
0.01 dB Tschebyscheff滤波器,fg = 260 kHz; 过滤器可能会关闭 |
自动测试功能
完全符合ISO 11452-8,MIL-STD-461 RS101,CS101,CS109,IEC / EN 55103-2,IEC / EN 61000-4-8,SAE J1113-2,SAE J1113-的多项抗扰度测试22,Ford ES-XW7T-1A278-AC,GM W3097,PSA B21 7110,Renault 36-00-808,DC-11224,DC 10614和类似标准。此外,MTS-800允许根据MILSTD-461E / F RE101,CE101和IEC / EN 55103-1进行发射测量。
软件
任何功能都通过软件控制,该软件还指导用户进行任何测试或测量。在任何阶段都可以适应信号强度或测量图。用户定义的信号补充了快速可靠测试的用途。该软件采用LabVIEW编写,可确保在任何Microsoft®Windows平台上实现稳定,快速的性能。
组件
MTS-800由3个独立模块组成:信号发生器(DC - 250 kHz),功率放大器(最大输出800 W,DC -1MHz带宽)和频谱分析仪(16位,1 MSPS采样率)。所有模块均可用作独立单元。
自校准
使用超稳定电压源,自校准校正值存储在内部EEPROM中。任何电压信号或电压测量装置在大约一分钟内自动校准过程中自动校准。
附件
Frankonia还提供许多不同的线圈和环路传感器,非常适合所述测试。任何其他设备都可以使用,无需重新校准。不仅我们自己的设备可以与MTS-800一起使用,还可以与用户定义的线圈一起使用。软件中包含校准模式,以补充磁性测试系统和任何其他设备。
放大器
频率范围 |
DC - 1 MHz |
连接器 |
4毫米安全插孔(输出); BNC,不平衡(输入) |
电流 |
16 |
电压 |
50 Vrms / 75 VDC |
失真(DC-100 kHz,负载≥4Ω) |
<0.10% |
特征
更多功能和可能性
具有固定频率和测试水平的易感性测试或使用斜坡功能从开始到停止水平扫描。使用环路传感器验证任何辐射线圈的生成场。
用于短期磁场测试的短期发电窗口(可选)。
范围模式窗口。
确定未知线圈的线圈系数
MTS-800的自校准
亥姆霍兹线圈

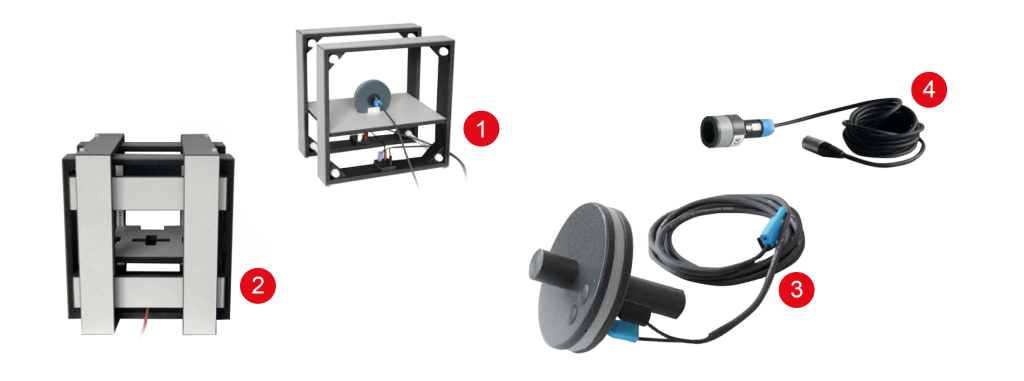

有几种亥姆霍兹线圈可用于磁化率测试。我们还提供适用于MTS-800的三轴亥姆霍兹线圈。要在1 kHz时达到1000 A / m,绝对有必要使用我们的亥姆霍兹线圈和可选的补偿板。
线圈类型 |
技术规格 |
HCST_50 / 28_TAP(1) |
用于抗扰度测试的螺纹三轴亥姆霍兹线圈 |
HCS_50 / 28_TAP(2) |
用于抗扰度测试的螺纹单轴亥姆霍兹线圈 |
最大。当前 |
设计用于产生场强> 1000 A / m的磁场 |
HCS_125 / 75_TAP |
根据IEC / EN 55103,用于抗扰度测试的螺纹单轴亥姆霍兹线圈 |
磁场连续生成窗口
电流传感器包括 纠正网络
环路传感器/辐射环路
对于抗扰度测试,我们提供产生磁场所必需的辐射环路。还可以订购用于测量排放的所需环路传感器。
线圈类型 |
技术规格 |
RL_120(3) |
根据MIL-STD-461的120毫米辐射回路 |
LS_040(4) |
符合MIL-STD-461的静电屏蔽环路传感器 |
LS_133 |
符合MIL-STD-461的静电屏蔽环路传感器 |
RS_133 |
静电屏蔽环路传感器符合IEC / EN 55103-1 / 2 |
可用作辐射环和环路传感器。 |
耦合变压器
MIL-STD-461 CS 101需要耦合变压器进行传导敏感性测试。Frankonia开发了一种满足所有要求的耦合变压器。由于直接耦合到电压电源,耦合变压器具有额外的差分放大器,用于AC电源的共模抑制。使用没有此放大器的耦合变压器可能会因过电压而损坏任何测量仪器。
检测设备 根据IEC / EN 55103-2,
IEN / EN 55103-2要求对50 Hz至10 KHz的频率进行某些抗扰度测试。以下测试设备符合IEC / EN 55103-2附录B的所有要求。
控制面板
该软件从发生器/放大器控制面板开始。该窗口允许发电机和放大器的基本设置。
标准生成窗口
测试设备MIL-STD 461 |
推荐型号 |
CE101 |
CS101 |
CS109 |
RE101 |
RS101 |
测量接收器 |
MTS-800 |
• |
|
• |
• |
• |
电流探头 |
任何商用型号 |
• |
|
• |
|
• |
信号发生器 |
MTS-800 |
• |
• |
• |
• |
• |
功率放大器 |
MTS-800 |
|
• |
• |
|
• |
数据记录装置 |
MTS-800 |
• |
|
|
• |
|
示波器 |
MTS-800 |
• |
• |
|
|
|
耦合变压器 |
CT_2.5 / 50 AC |
•• |
||||
隔离变压器 |
IT-6 / -16 / -20 / -20 / 3P |
|
• |
• |
|
|
LISN网络 |
任何商用型号 |
•••• |
||||
散热环12cm |
RL_120 |
|
|
|
|
• |
环形传感器4cm |
LS_040 |
• |
||||
环形传感器13.3cm |
LS_133 |
|
|
|
• |
|
欧姆表 |
任何商用型号 |
• |
Test equipment MIL-STD 461 Recommended Model CE101 CS101 CS109 RE101 RS101
校准网络
共模测试适配器
配件选择表
应用
磁场生成
MTS-800使用户能够产生高达1000 A / m的强磁场。磁测试系统甚至可以产生高达250 kHz的交替磁场。
低频辐射和抗干扰测试
累计。符合MIL-STD 461,CE 101,RE 101,CS 101,CS 109和RS 101.各个软件模块和硬件附件可用于这些测试。
汽车测试
应该在任何汽车应用中使用的新产品都需要进行密集测试。MTS-800允许根据前面描述的许多汽车标准进行快速简便的测试。
MTS-800是一种用于宽带生成和磁场测量的紧凑型测试系统。其内部组件允许根据汽车标准进行自动EMC测试,其中需要生成或测量高磁场强度。
结合我们的三轴亥姆霍兹线圈,对于DC至1 kHz的频率,磁场强度可达1000 A / m,可进行全自动磁化率测试。可以为高达250 kHz的频率生成较低的场强。由于我们的亥姆霍兹线圈的三轴设置,因此在测试期间无需转动EUT,因此实现了器件处理的重大改进。
测试和测量由程序控制,该程序将自动设置大多数参数。对于MTS-800满足的任何相关标准,限制值已包含在软件包中,尽管用户可以定义任何不同的值。每次测试后,将自动创建完整报告。报告布局是预定义的,但可以使用任何用户定义的布局。自校准可确保高性能。
